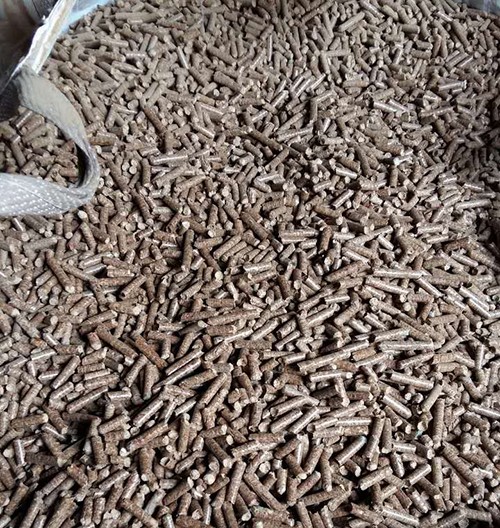

哪些原因造成西安生物質顆粒外觀產生異常？一、顆粒料彎曲且一面呈現(xiàn)許多裂紋。這種現(xiàn)象通常是顆粒燃料離開環(huán)模時產生的。在生產過程中，當切刀位置距離環(huán)模表面較遠并且刀口較鈍時，從模孔擠出的顆粒是被切刀碰斷或撕裂而非正常切斷，顆粒燃料就會出現(xiàn)彎曲且另一面呈現(xiàn)裂紋的現(xiàn)象。這種顆粒燃料在運輸過程中往往會出現(xiàn)斷裂，出現(xiàn)很多粉料。

改進措施：增大環(huán)模壓縮比，增大環(huán)模、壓輥對物料的壓縮力；從而增加顆粒料的密度、硬度和強度；調節(jié)切刀與環(huán)模表面的距離和角度；使用鋒利的切刀。

二、水平裂紋橫向貫穿整個顆粒。裂紋發(fā)生于顆粒的橫切面。配方中含有較多纖維的蓬松原料，由于其中含有比孔徑長得纖維，當顆粒被擠出后，纖維在膨脹作用下在顆粒橫切面上產生裂紋。改進措施：降低產量，減小原料通過?？椎乃俣?，增加密實度；提高粉碎細度，使其中最長的纖維長度不超過粒徑的三分之一。

三、顆粒產生縱向裂紋。配方中含有蓬松而略帶彈性的原料，在經過調質時會吸水膨脹，經過環(huán)模壓縮制粒后，會因水分作用及原料自身的彈性產生縱向裂紋。改進措施：如果必要，可以調整配方；降低原料調質后的水分；降低產量或增大壓縮比，盡可能延長原料在環(huán)模中的時間。

四、顆粒產生輻射式裂紋。由于顆粒中含有較大的顆粒，很難充分吸收蒸汽中的水分和熱量，不像其它較細的原料容易軟化，這就使顆粒在冷卻過程中因軟化程度的不同產生輻射式裂紋。改進措施：控制原料的粉碎細度和顆粒均勻度；讓原料能夠充分均勻軟化；延長冷卻時間。

五、西安生物質顆粒表面凹凸不平。顆粒表面凹凸不平影響美觀。用于制粒的粉料中含有沒有粉碎或半碎的大顆粒原料，調質過程中未能充分軟化，在通過制粒機?？讜r不能良好的與其它原料結合，使得顆粒表面凹凸不平。改進措施：控制粉料的細度，改善調質效果從而在調質時使所有原料都能充分軟化。
